标准 : IEC 61000-4-5 最新版本

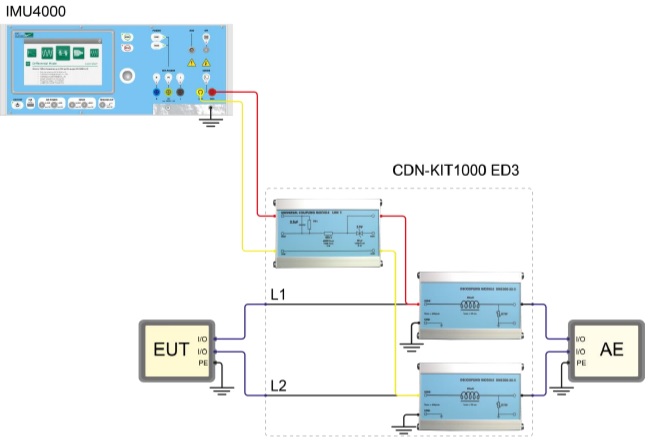

应用 : 2条非对称线路 Surge 测试
测试位准 : 最大Surge 6kV
低速 I / O 线路 : 非对称，以电容做耦合
每线EUT电压 : 最大 200 VDC 或 240 Vpeak
每线EUT电流 : 最大 3 A 连续, 或 5A持续5分钟。
耦合路径1 : 40Ω+0.5μF电容
去耦合路径1 : 20 mH（最大保护275 V）
高速I / O 线路 : 非对称, 以二极管做耦合
每线EUT电压 : 最大 24 V DC或peak
每线EUT电流 : 最大 3 A 连续, 或 5A持续5分钟。
耦合路径2 : 40Ω+ 27 V二极管
去耦合路径2 : 560Ω（最大保护18 V）

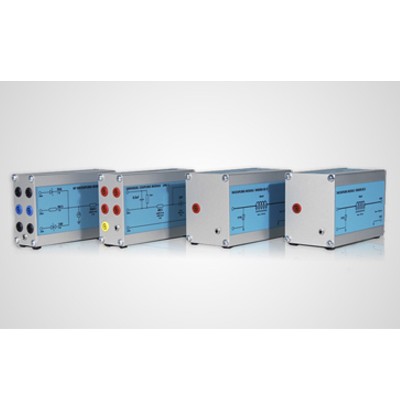

体积 : 33 x 27 x 17 cm(装置有4 个模块之手提箱)
重量 : 7公斤（含所有模块和手提箱）
