IMU-MGS/MGE 耐受性测试综合机, 可符合多种测试标准需求:
选购 DV 模块,可符合 5A 的电压跌落/中断,
选购 D 模块及VAR-EXT1000 外部调压器,可达到 16A 的电压跌落/中断
符合 IEC61000-4-11 最新标准
选购附件 :

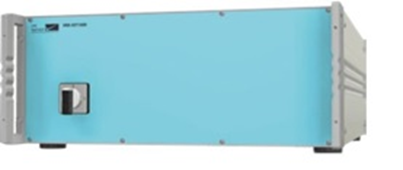

| VAR-EXT1000 | |
| 应用 | 电压跌落及变动的单相调压器, 搭配EXT-IMU D模块, 可达到AC16A符合IEC61000-4-11最新标准 |
| AC输入电压 | 50 – 250V, 50/60Hz |
| 输出电压 1 | 输入电压 |
| 输出电压 2 电压跌落 | 0 – 110%, 从输入电压最大275V |
| 输出电压 2 电压变动 | 0 – 110%, 从输入电压最大250V |
| EUT电流 | 最大16A连续 |
| 电压斜率 | < 1.7sec 从0至100% |
| 体积 | 19”机箱, 4UH |
| 重量 | 29kg |

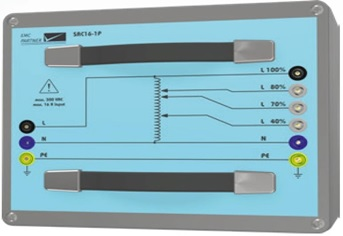

| SRC16-1P | |
| 应用 | 电压跌落的单相步阶变压器, 符合IEC61000-4-11 |
| AC输入电压 | 最大300V, 50/60Hz |
| AC输出电压 | 40%, 70%, 80%, 100%±5%的输入电压 |
| EUT连续电流 | 最大16A连续 |
| 短时输出电流 | 80%：20A for 5s , |
| 70%：23.6A for 5s | |
| 40%：40A for 3s | |
| 含负载的电压变动 | < 5%的输入 (当输入大于V ≧ 100V) |
| 体积 | 28 x 23 x 10cm |
| 重量 | 17.5kg |

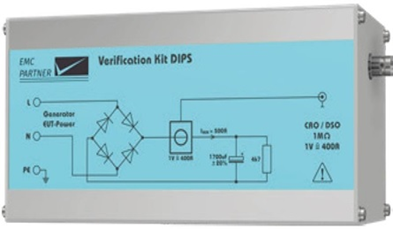

| VERI-DIPS | |
| 应用 | 电压跌落测试之前的涌入电流校正, 符合IEC61000-4-11 |
| 电流电压 | 1A – 1kA |
| 电容 | 1700µF ± 20% |
| 放电电阻 | 4.7kΩ ± 10% |
| 示波器输出 | 1V = 400A, BNC连接头 |
| 体积 | 20 x 10 x 11cm |
| 重量 | 1kg |

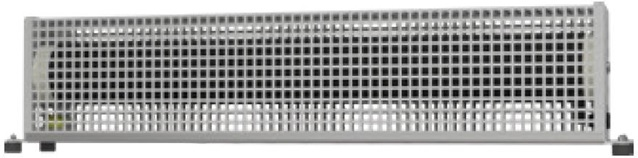

| DIPS100E | |
| 应用 | 电压跌落切换时间的校正, 符合IEC61000-4-11 |
| 电阻器 | 100Ω±5%, 无电感性 |
| 功率 | 最大1kW |
| 绝缘 | 3kV |
| 体积 | 65 x 12 x 8cm |
| 重量 | 3.8kg |
| EXT-IMU D模块 | AC电源中断 |
| 符合标准 | IEC 61000-4-11 最新版 |
| EUT AC电源 | 0V – 300V, 最大16A |
| EUT 频率 | 48Hz – 60Hz |
| 切换时间 @100Ω | 1µS - 5µS |
| 中断时间 | 50µS – 60S |
| 涌入电流 | >500Apeak |
| DIP 内部调压器 | 电压0-110%, 最大5A |
| DIP 外部调压器(选购) | 电压0-110%, 最大16A |
| EUT开关机角度 | 可选择, 0〫- 359〫 |
| 电压变动模式 | adjust, abrupt |
| 电压变动内部调压器 | 电压0 – 110%, 最大5A |
| 电压变动外部调压器(选购) | 电压0 – 110%, 最大16A |
| 电压中断 < 1电源周期 | 输入单位角度 |
| 电压中断 > 1电源周期 | 输入ms |
| 渐变功能 | 电压值, 同步角度 |
| 需求搭配项目 | 达到AC 5A的电压跌落, 中断与电压变动需搭配EXT-IMU V模块，如要达到AC16A需再选购VAR-EXT1000 |
| EXT-IMU V模块 | 电压跌落与变动 |
| 符合标准 | IEC 61000-4-11 最新版 |
| 架构 | 内部调压器 |
| 电源输入AC | 20 – 250V, 5A, 50/60Hz |
| 电压跌落输出 | 最大275V (110%), 最大5A连续 |
| 电压变动输出 | 最大250V (100%), 最大5A连续 |
| 电压跌落电流容量 | 10A for 5 sec., 16A for 300ms |
| 电压变动模式 | adjust, abrupt |
| 电压斜变率 | 从0至100%, <1.2s |
| 切换时间 | 1 - 5µS |
| 渐变时间 | 25 – 999电源周期 @50/60Hz |
